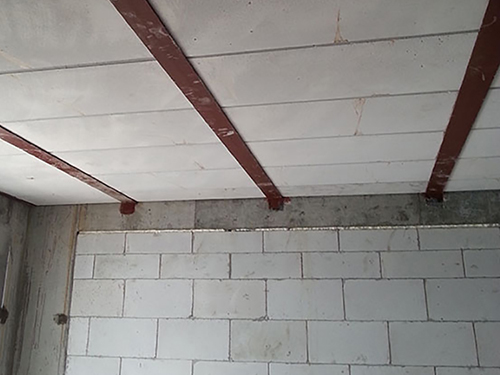

四、降低屋面及墙体混凝土构件的外露面由于钢筋混凝土的线胀系数比蒸压加气混凝土砌块的线胀系数大,在热胀冷缩循-环作用下,钢筋混凝土构件与砌块墙体间胀缩不同步,会造成砌块墙或钢筋混凝土梁、柱产生裂缝。对于这种情况,可将外露的钢筋混凝土柱、梁设计成异形结构,尽量减少温度变化对混凝土构件的影响。

五、拉结钢筋或L型铁件

砌块墙与钢筋混凝土框架柱或剪力墙相接处的裂缝控制,可选用拉结钢筋或L型铁件连接。3.5mm网眼尺寸20mm的焊接钢筋网。当选用L型铁件时,厚度应保正达到2mm,砌块墙体与钢筋混凝土框架柱或剪力墙间应预留10mm～15mm的空隙,待墙砌筑完成后,该空隙用柔性材料嵌填。

六、灰缝控制

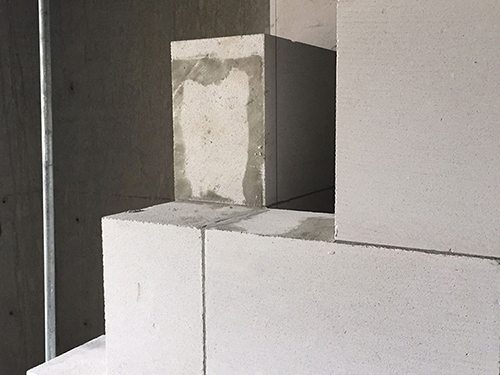

提高墙体保温隔热性能,不可降低轻质砌块的干密度,还应避免灰缝较大和灰缝不均产生的变形。普通砌筑砂浆的导热系数约为轻质砌块的3倍左右,如能将灰缝厚度缩小到3mm左右,则灰缝产生的变形可忽略。

七、抹灰层仿裂

1、砌块砌体与钢筋混凝土柱(梁、墙)交接处,均应铺设≥500mm宽的耐碱玻纤网格布或热镀锌钢丝网。

2、砌块砌体装饰施工,宜在砌体墙顶空隙的嵌填作业完成至少七天后进行。

3、砌块墙面抹灰前需涂刷界面剂,如果无专-用界面剂,可用999强-力胶∶水泥∶细砂=1∶2∶2(质量比)配制。

上述就是控制蒸压加气混凝土砌块墙体裂缝产生的一些行之有校的措施,但采取这些措施还不可能完全消除砌体裂缝的产生,还需要我们在今后的应用过程中进一步积累经验,不断改进完善。
